Hall-Kompassmodule: Präzise Navigation für Ihre Anwendung
Was sind Hall-Kompassmodule?
Hall-Kompassmodule sind elektronische Bauteile, die den Hall-Effekt nutzen, um die Richtung des Erdmagnetfelds zu bestimmen. Diese Module sind eine Schlüsselkomponente in vielen Navigationssystemen und Geräten, die eine genaue Orientierung benötigen. Der Hall-Effekt, benannt nach Edwin Hall, beschreibt das Phänomen, bei dem eine Spannung in einem stromdurchflossenen Leiter entsteht, wenn dieser einem Magnetfeld ausgesetzt ist. Diese Spannung ist proportional zur Stärke des Magnetfelds und ermöglicht es, die Richtung und Intensität des Feldes zu messen. Moderne Hall-Kompassmodule integrieren diese Technologie in miniaturisierte IC-Pakete, was sie ideal für mobile und eingebettete Anwendungen macht. Die Funktionsweise eines elektronischen Kompasses basiert auf der Messung des Erdmagnetfelds in drei Dimensionen (X/Y, X/Z, Y/Z), um eine präzise Richtungsbestimmung zu ermöglichen.
Warum Hall-Kompassmodule?
Im Vergleich zu anderen Kompasstechnologien bieten Hall-Kompassmodule mehrere Vorteile. Sie sind kosteneffizient, robust und einfach in bestehende Systeme zu integrieren. Ihre Robustheit macht sie widerstandsfähig gegen mechanische Beanspruchung und Umwelteinflüsse, was besonders in industriellen Anwendungen von Bedeutung ist. Die einfache Integration wird durch standardisierte Schnittstellen wie I2C ermöglicht, die eine schnelle und unkomplizierte Anbindung an Mikrocontroller und andere elektronische Systeme erlaubt. Darüber hinaus sind Hall-Kompassmodule weniger anfällig für Störungen durch Vibrationen oder Beschleunigungen als beispielsweise mechanische Kompasse. Dies macht sie zu einer idealen Wahl für mobile Roboter, Drohnen und andere Anwendungen, bei denen eine zuverlässige und genaue Orientierung erforderlich ist. Wir bei Sentac setzen auf Hall-Kompassmodule, weil sie eine zuverlässige und kostengünstige Lösung für eine Vielzahl von Anwendungen bieten. Weitere Informationen zu unseren Sensorlösungen finden Sie hier.
Magnetfeldmessung mit Hall-Effekt: So funktioniert's
Prinzip der Messung
Das Grundprinzip der Messung mit Hall-Kompassmodulen beruht auf der Spannungsänderung im Magnetfeld. Wenn ein Strom durch einen Halbleiter fließt und gleichzeitig ein Magnetfeld vorhanden ist, werden die Ladungsträger (Elektronen oder Löcher) senkrecht zur Stromrichtung abgelenkt. Diese Ablenkung führt zu einer Ladungstrennung und somit zu einer messbaren Spannung, der sogenannten Hall-Spannung. Die Größe dieser Spannung ist proportional zur Stärke des Magnetfelds. Moderne Hall-Sensoren nutzen Dünnschichtsensoren in IC-Paketen, um die Hall-Spannung präzise zu messen. Diese Sensoren sind in der Lage, sehr kleine Magnetfelder zu detektieren und somit eine genaue Orientierung zu ermöglichen. Die Messung der Spannung erfolgt in drei Dimensionen (X/Y, X/Z, Y/Z), um eine vollständige räumliche Erfassung des Magnetfelds zu gewährleisten.
3-Achsen-Messung
Die 3-Achsen-Messung ist entscheidend für die genaue Orientierung, da sie es ermöglicht, das Magnetfeld in allen drei Raumrichtungen zu erfassen. Dies ist besonders wichtig, da das Erdmagnetfeld nicht immer parallel zur Erdoberfläche verläuft und lokale magnetische Störungen auftreten können. Durch die Messung in den X/Y, X/Z, Y/Z-Dimensionen können diese Effekte kompensiert werden, um eine präzise Kursbestimmung zu gewährleisten. Die Kalibrierung der Hall-Kompassmodule ist ein wichtiger Schritt, um Fehler zu minimieren. Dabei werden systematische Fehler, wie beispielsweise Offset-Fehler oder Skalenfaktor-Fehler, korrigiert. Moderne Module verfügen über integrierte Kalibrierungsroutinen, die eine einfache und schnelle Kalibrierung ermöglichen. Darüber hinaus können Sensorfusion-Algorithmen eingesetzt werden, um die Messwerte von Hall-Kompassmodulen mit den Daten anderer Sensoren, wie beispielsweise Beschleunigungsmessern oder Gyroskopen, zu kombinieren. Dies führt zu einer noch genaueren und zuverlässigeren Orientierung. Unsere Expertise in der Neigungsmessung ermöglicht es uns, Ihnen die besten Lösungen für Ihre spezifischen Anforderungen zu bieten.
PNI, GY-271 & Co.: Führende Produkte im Überblick
PNI Sensor Corporation
Die PNI Sensor Corporation ist ein führender Hersteller von hochgenauen und energieeffizienten digitalen Kompassmodulen. Ihre Produkte sind besonders für Anwendungen geeignet, bei denen Zuverlässigkeit von entscheidender Bedeutung ist. Ein herausragendes Produkt ist der RM3100 Geomagnetischer Sensor, der im Vergleich zu herkömmlichen Hall-Sensoren eine deutlich höhere Sensitivität und ein geringeres Rauschen aufweist. Dies ermöglicht eine präzisere Messung des Erdmagnetfelds, auch in Umgebungen mit geringen magnetischen Feldstärken. Der TargetPoint TCM integriert Magnetometer, Beschleunigungsmesser und Gyroskope, um eine genaue Orientierung auch in Umgebungen mit magnetischen Störungen zu gewährleisten. Der TRAX2 bietet einen Dual-Mode-Betrieb als AHRS (Attitude and Heading Reference System) und digitaler Kompass, was ihn für vielseitige Anwendungen in Drohnen und Robotik prädestiniert. PNI zeichnet sich durch Sensorfusion-Algorithmen und komplette Sensorsysteme aus, die auf die spezifischen Anforderungen anspruchsvoller Anwendungen zugeschnitten sind. Wir arbeiten eng mit PNI zusammen, um Ihnen die besten Sensorlösungen anbieten zu können. Weitere Informationen zu unseren Partnerschaften finden Sie hier.
GY-271 HA5883L
Das GY-271 HA5883L ist ein 3-Achsen-Kompassmodul, das häufig in Verbindung mit Arduino verwendet wird. Es nutzt eine I2C-Schnittstelle für die einfache Integration in Mikrocontroller-Systeme. Dieses Modul ist besonders bei Hobbyisten und Entwicklern beliebt, da es eine kostengünstige Möglichkeit bietet, eine Kompassfunktion in ihre Projekte zu integrieren. Das Modul misst das Magnetfeld in drei Achsen und liefert die Messwerte über die I2C-Schnittstelle an den Mikrocontroller. Die Genauigkeit und Zuverlässigkeit des GY-271 HA5883L sind für viele Hobby-Anwendungen ausreichend, jedoch sollte beachtet werden, dass es im Vergleich zu professionellen Sensoren wie dem RM3100 von PNI eine geringere Sensitivität und eine höhere Anfälligkeit für Störungen aufweisen kann. Trotzdem bietet es ein ausgezeichnetes Preis-Leistungs-Verhältnis für den Einstieg in die Welt der Hall-Kompassmodule. Sie finden das GY-271 HA5883L 3-Achsen Kompassmodul auf eBay.
Militär, Robotik, IoT: Anwendungen im Detail
Militärische Anwendungen
In militärischen Anwendungen spielen Hall-Kompassmodule eine entscheidende Rolle bei der Navigation und Orientierung von Soldaten und Ausrüstung. Ein Beispiel hierfür ist das Dismounted Soldier Tracking (DST), bei dem die Position eines Soldaten auch dann genau überwacht wird, wenn das GPS-Signal beeinträchtigt ist oder nicht funktioniert. In solchen GPS-verweigernden Umgebungen kommt Inertial Tracking zum Einsatz, bei dem die Daten von Hall-Kompassmodulen mit den Daten von Beschleunigungsmessern und Gyroskopen kombiniert werden, um eine genaue Positionsbestimmung zu ermöglichen. Die Zuverlässigkeit der Hall-Kompassmodule ist in kritischen Situationen von großer Bedeutung, da sie es den Soldaten ermöglichen, sich auch unter schwierigen Bedingungen zu orientieren und zu navigieren. PNI bietet spezielle Lösungen für militärische Anwendungen an, die auf höchste Präzision und Zuverlässigkeit ausgelegt sind. Unsere Expertise in der Gyroskoptechnik ermöglicht es uns, Ihnen die besten Lösungen für Ihre spezifischen Anforderungen zu bieten.
Robotik und Drohnen

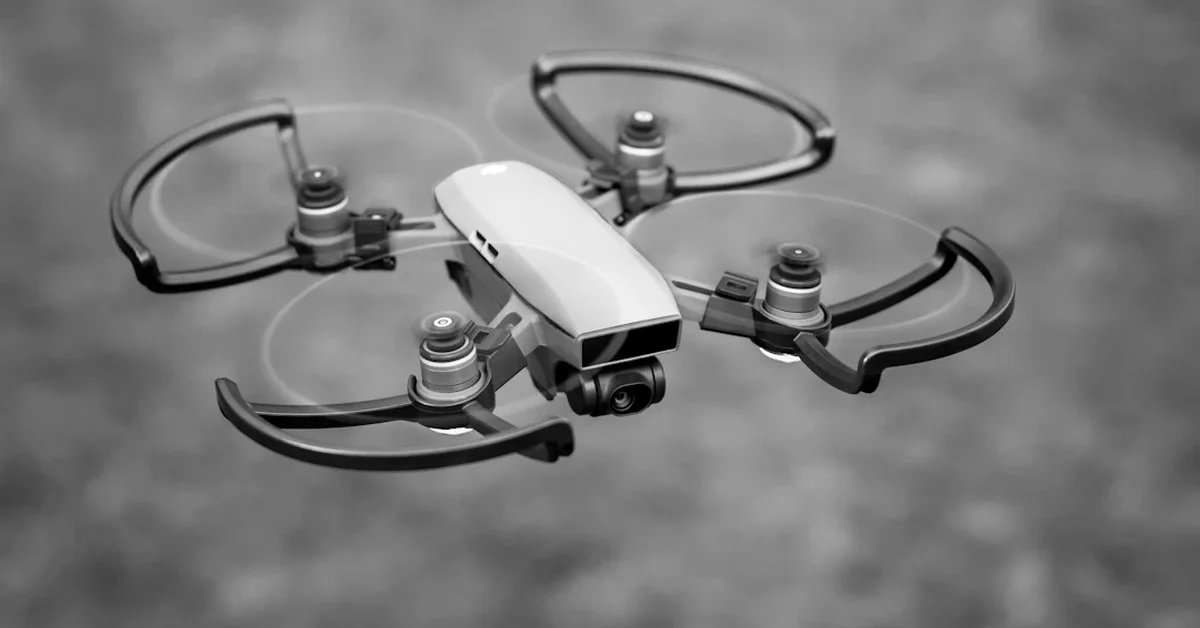

In der Robotik und bei Drohnen sind Hall-Kompassmodule unverzichtbar für die Navigation und Orientierung. Sie ermöglichen eine präzise Kursbestimmung für autonome Systeme, die sich selbstständig in ihrer Umgebung bewegen müssen. Die Integration in Flugsteuerungen von Drohnen ermöglicht es, den Kurs und die Flugrichtung genau zu kontrollieren. Hall-Kompassmodule werden auch in mobilen Robotern eingesetzt, die in Lagerhallen, Fabriken oder im Freien eingesetzt werden. Diese Roboter nutzen die Kompassdaten, um sich in ihrer Umgebung zu orientieren und ihre Aufgaben effizient zu erledigen. Die Vielseitigkeit der Hall-Kompassmodule macht sie zu einer idealen Wahl für eine breite Palette von Robotik-Anwendungen. Der TRAX2 von PNI ist ein Beispiel für ein Kompassmodul, das speziell für den Einsatz in Drohnen und Robotern entwickelt wurde. Weitere Informationen zu unseren Robotik-Lösungen finden Sie hier.
IoT-Anwendungen
Auch im Bereich des Internet der Dinge (IoT) finden Hall-Kompassmodule vielfältige Anwendungen. Ein Beispiel hierfür ist der PlacePod von PNI, ein IoT-fähiger Parkplatzsensor, der die Belegung von Parkplätzen in Echtzeit überwacht. Dieser Sensor nutzt ein Hall-Kompassmodul, um die Ausrichtung des Fahrzeugs zu erkennen und somit festzustellen, ob ein Parkplatz belegt ist oder nicht. Diese Anwendung ist ein Beispiel für den Einsatz von Hall-Kompassmodulen in Smart Cities, wo sie zur Verbesserung der Effizienz und Lebensqualität beitragen können. Weitere Anwendungen im IoT-Bereich sind beispielsweise die Überwachung von Anlagen und Geräten, die Positionsbestimmung von Containern oder die Steuerung von Beleuchtungssystemen. Die geringe Größe, der geringe Stromverbrauch und die einfache Integration der Hall-Kompassmodule machen sie zu einer idealen Wahl für IoT-Anwendungen. Informationen über PNI und deren IoT-fähigen Parkplatzsensor finden Sie auf der Webseite von Unitronic.
So wählen Sie das richtige Modul aus
Online-Marktplätze
Hall-Kompassmodule sind auf verschiedenen Online-Marktplätzen wie AliExpress und eBay erhältlich. Diese Marktplätze bieten eine große Auswahl an Modulen zu unterschiedlichen Preisen und Lieferzeiten. Es ist wichtig, die Angebote sorgfältig zu prüfen und die Bewertungen der Verkäufer zu berücksichtigen, um sicherzustellen, dass man ein qualitativ hochwertiges Produkt erhält. Beim Kauf auf AliExpress sollte man die längeren Lieferzeiten und mögliche Zollgebühren beachten. Auf eBay ist es ratsam, auf deutsche Händler mit hohen positiven Bewertungen zu achten, um eine schnelle Lieferung und einen zuverlässigen Kundenservice zu gewährleisten. Ein Beispiel für einen solchen Händler ist der eBay-Händler, der das GY-271 HA5883L 3-Achsen-Kompassmodul anbietet und hohe Bewertungen für Beschreibung, Versandkosten, Lieferzeit und Kommunikation erhalten hat. Achten Sie auf die USt-IdNr. und WEEE-Nummer des Händlers, um sicherzustellen, dass er die deutschen und EU-Vorschriften bezüglich Mehrwertsteuer und Entsorgung von Elektroschrott einhält.
Wichtige Hinweise beim Kauf
Beim Kauf von Hall-Kompassmodulen sollten Sie auf die Qualität und Genauigkeit der Module achten. Prüfen Sie die Datenblätter und Spezifikationen sorgfältig, um sicherzustellen, dass die Module Ihren Anforderungen entsprechen. Berücksichtigen Sie auch die Kundenbewertungen, um einen Eindruck von der Zuverlässigkeit und Leistung der Module zu erhalten. Achten Sie auf die Schnittstellen und Kompatibilität der Module mit Ihrer Zielplattform (z.B. Arduino, Raspberry Pi). Die gängigsten Schnittstellen sind I2C, SPI und UART. Stellen Sie sicher, dass die Module über die erforderlichen Schnittstellen verfügen und dass die Software-Bibliotheken für Ihre Zielplattform verfügbar sind. Vergleichen Sie die Preise verschiedener Anbieter und berücksichtigen Sie die Versandkosten und Lieferzeiten. Achten Sie auf Sonderangebote und Rabatte, um Kosten zu sparen. Wir bei Sentac beraten Sie gerne bei der Auswahl des richtigen Hall-Kompassmoduls für Ihre Anwendung. Kontaktieren Sie uns für eine individuelle Beratung. Weitere Informationen zu unseren Dienstleistungen finden Sie hier.
Key Benefits of Hall-Kompassmodule
Here are some of the key benefits you'll gain:
Präzise Navigation: Ermöglicht eine genaue Kursbestimmung für autonome Systeme und mobile Geräte.
Kosteneffizienz: Bietet eine kostengünstige Lösung für die Integration einer Kompassfunktion in Ihre Projekte.
Robustheit und Langlebigkeit: Widerstandsfähig gegen mechanische Beanspruchung und Umwelteinflüsse, was besonders in industriellen Anwendungen von Bedeutung ist.
Störungen minimieren, Genauigkeit maximieren
Magnetische Störungen
Magnetische Störungen können die Genauigkeit von Hall-Kompassmodulen beeinträchtigen. Diese Störungen können durch magnetische Materialien in der Nähe der Module oder durch elektromagnetische Felder verursacht werden. Um die Auswirkungen von Störungen zu minimieren, ist eine sorgfältige Kalibrierung und Kompensation erforderlich. Es gibt verschiedene Methoden zur Minimierung von Störungen, wie beispielsweise die Verwendung von Abschirmungen oder die Platzierung der Module in einem Abstand zu magnetischen Materialien. Darüber hinaus können Sensorfusion-Algorithmen eingesetzt werden, um die Messwerte von Hall-Kompassmodulen mit den Daten anderer Sensoren, wie beispielsweise Beschleunigungsmessern oder Gyroskopen, zu kombinieren. Diese Algorithmen können dazu beitragen, Störungen zu erkennen und zu kompensieren, um eine genauere Orientierung zu gewährleisten. PNI bietet spezielle Sensorfusion-Algorithmen an, die auf die spezifischen Anforderungen anspruchsvoller Anwendungen zugeschnitten sind. Unsere Expertise in der Winkelmessung mit Gyroskoptechnik ermöglicht es uns, Ihnen die besten Lösungen für Ihre spezifischen Anforderungen zu bieten.
Genauigkeit und Präzision
Die Genauigkeit und Präzision von Hall-Kompassmodulen können durch verschiedene Faktoren beeinflusst werden, wie beispielsweise Temperatur und Vibrationen. Um die Genauigkeit zu verbessern, können verschiedene Maßnahmen ergriffen werden. Dazu gehört die Verwendung von hochwertigen Sensoren, die eine geringe Temperaturdrift und eine hohe Stabilität aufweisen. Darüber hinaus können Temperaturkompensationsalgorithmen eingesetzt werden, um die Auswirkungen von Temperaturschwankungen zu minimieren. Vibrationen können ebenfalls die Messwerte von Hall-Kompassmodulen beeinträchtigen. Um die Auswirkungen von Vibrationen zu reduzieren, können die Module auf einer schwingungsdämpfenden Unterlage montiert werden. Darüber hinaus können Filteralgorithmen eingesetzt werden, um die durch Vibrationen verursachten Störungen zu reduzieren. Wir bei Sentac legen großen Wert auf die Genauigkeit und Präzision unserer Hall-Kompassmodule und setzen modernste Technologien ein, um diese zu gewährleisten. Weitere Informationen zu unseren Technologien finden Sie hier.
Miniaturisierung und intelligente Algorithmen prägen die Zukunft
Zukünftige Entwicklungen
Die Zukunft der Hall-Kompassmodule wird von zwei wesentlichen Trends geprägt sein: Miniaturisierung und Integration sowie verbesserte Algorithmen. Die Miniaturisierung ermöglicht noch kleinere und energieeffizientere Module, die sich ideal für den Einsatz in Wearables und anderen mobilen Geräten eignen. Die Integration von Hall-Kompassmodulen in andere elektronische Bauteile, wie beispielsweise Mikrocontroller oder Sensoren, wird ebenfalls zunehmen. Dies ermöglicht eine einfachere und kostengünstigere Integration in bestehende Systeme. Die Entwicklung von verbesserten Algorithmen wird die Genauigkeit und Zuverlässigkeit von Hall-Kompassmodulen weiter verbessern. Fortschritte in der Sensorfusion und Fehlerkompensation werden es ermöglichen, Störungen noch besser zu erkennen und zu kompensieren. Die Entwicklung von Echtzeit-Kalibrierung wird es ermöglichen, die Module automatisch zu kalibrieren und somit eine konstante Genauigkeit zu gewährleisten. Die Latch-IC MLX92253 von Melexis enthält einen Spannungsregler, zwei Hall-Sensoren und zwei Open-Drain-Ausgänge in einem einzigen Gehäuse.
Wir bei Sentac sind bestrebt, die neuesten Technologien und Entwicklungen im Bereich der Hall-Kompassmodule zu nutzen, um Ihnen die besten Lösungen für Ihre Anforderungen zu bieten. Unsere Experten arbeiten kontinuierlich an der Entwicklung von innovativen Produkten und Dienstleistungen, die Ihnen helfen, Ihre Ziele zu erreichen. Kontaktieren Sie uns, um mehr über unsere Lösungen zu erfahren. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten. Für weitere Fragen stehen wir Ihnen gerne zur Verfügung. Sie erreichen uns über unser Kontaktformular.
Weitere nützliche Links
FAQ
Was sind Hall-Kompassmodule und wie funktionieren sie?
Hall-Kompassmodule sind elektronische Bauteile, die den Hall-Effekt nutzen, um die Richtung des Erdmagnetfelds zu bestimmen. Sie messen die Spannung, die entsteht, wenn ein Magnetfeld auf einen stromdurchflossenen Leiter wirkt, und wandeln diese in eine Richtungsangabe um. Moderne Module sind miniaturisiert und einfach in bestehende Systeme zu integrieren.
Welche Vorteile bieten Hall-Kompassmodule gegenüber anderen Kompasstechnologien?
Hall-Kompassmodule sind kosteneffizient, robust und einfach zu integrieren. Sie sind widerstandsfähig gegen mechanische Beanspruchung und Umwelteinflüsse und weniger anfällig für Störungen durch Vibrationen oder Beschleunigungen als mechanische Kompasse. Die Integration wird durch standardisierte Schnittstellen wie I2C erleichtert.
Für welche Anwendungen sind Hall-Kompassmodule geeignet?
Hall-Kompassmodule eignen sich für eine Vielzahl von Anwendungen, darunter mobile Roboter, Drohnen, militärische Anwendungen (Dismounted Soldier Tracking), IoT-Geräte (z.B. Parkplatzsensoren) und industrielle Automatisierung. Sie werden überall dort eingesetzt, wo eine präzise und zuverlässige Orientierung erforderlich ist.
Was ist bei der Auswahl eines Hall-Kompassmoduls zu beachten?
Beim Kauf sollten Sie auf die Qualität und Genauigkeit des Moduls achten. Prüfen Sie die Datenblätter und Spezifikationen sorgfältig. Berücksichtigen Sie die Schnittstellen und Kompatibilität mit Ihrer Zielplattform (z.B. Arduino, Raspberry Pi). Achten Sie auf die Kundenbewertungen, um einen Eindruck von der Zuverlässigkeit und Leistung zu erhalten.
Was sind magnetische Störungen und wie können sie minimiert werden?
Magnetische Störungen können die Genauigkeit von Hall-Kompassmodulen beeinträchtigen. Diese Störungen können durch magnetische Materialien in der Nähe der Module oder durch elektromagnetische Felder verursacht werden. Um die Auswirkungen zu minimieren, ist eine sorgfältige Kalibrierung und Kompensation erforderlich. Abschirmungen und Sensorfusion-Algorithmen können ebenfalls helfen.
Welche Rolle spielt die 3-Achsen-Messung bei Hall-Kompassmodulen?
Die 3-Achsen-Messung ist entscheidend für die genaue Orientierung, da sie es ermöglicht, das Magnetfeld in allen drei Raumrichtungen zu erfassen. Dies ist besonders wichtig, da das Erdmagnetfeld nicht immer parallel zur Erdoberfläche verläuft und lokale magnetische Störungen auftreten können. Die Messung erfolgt in den X/Y, X/Z, Y/Z-Dimensionen.
Welche Produkte und Hersteller sind führend im Bereich der Hall-Kompassmodule?
Führende Hersteller sind unter anderem die PNI Sensor Corporation mit dem RM3100 Geomagnetischen Sensor und das GY-271 HA5883L Modul, das häufig in Verbindung mit Arduino verwendet wird. PNI zeichnet sich durch Sensorfusion-Algorithmen und komplette Sensorsysteme aus.
Wie beeinflussen Temperatur und Vibrationen die Genauigkeit von Hall-Kompassmodulen?
Temperatur und Vibrationen können die Genauigkeit und Präzision von Hall-Kompassmodulen beeinflussen. Um die Genauigkeit zu verbessern, können hochwertige Sensoren mit geringer Temperaturdrift und hoher Stabilität verwendet werden. Zudem können Temperaturkompensationsalgorithmen und schwingungsdämpfende Unterlagen eingesetzt werden.
